电磁(EMR)笔手写触控方案

场景需求:

在一些特定场景下,我们需要用笔亲手书写和绘画,比如课堂教学、法律文件的签署、动漫和平面设计创作以及自助办理机上签名信息采集。这就需要我们日常使用的手机、笔记本电脑、平板电脑、学习机、一体机和自助服务终端设备具备原笔迹手写、手绘功能。

     方案设计:

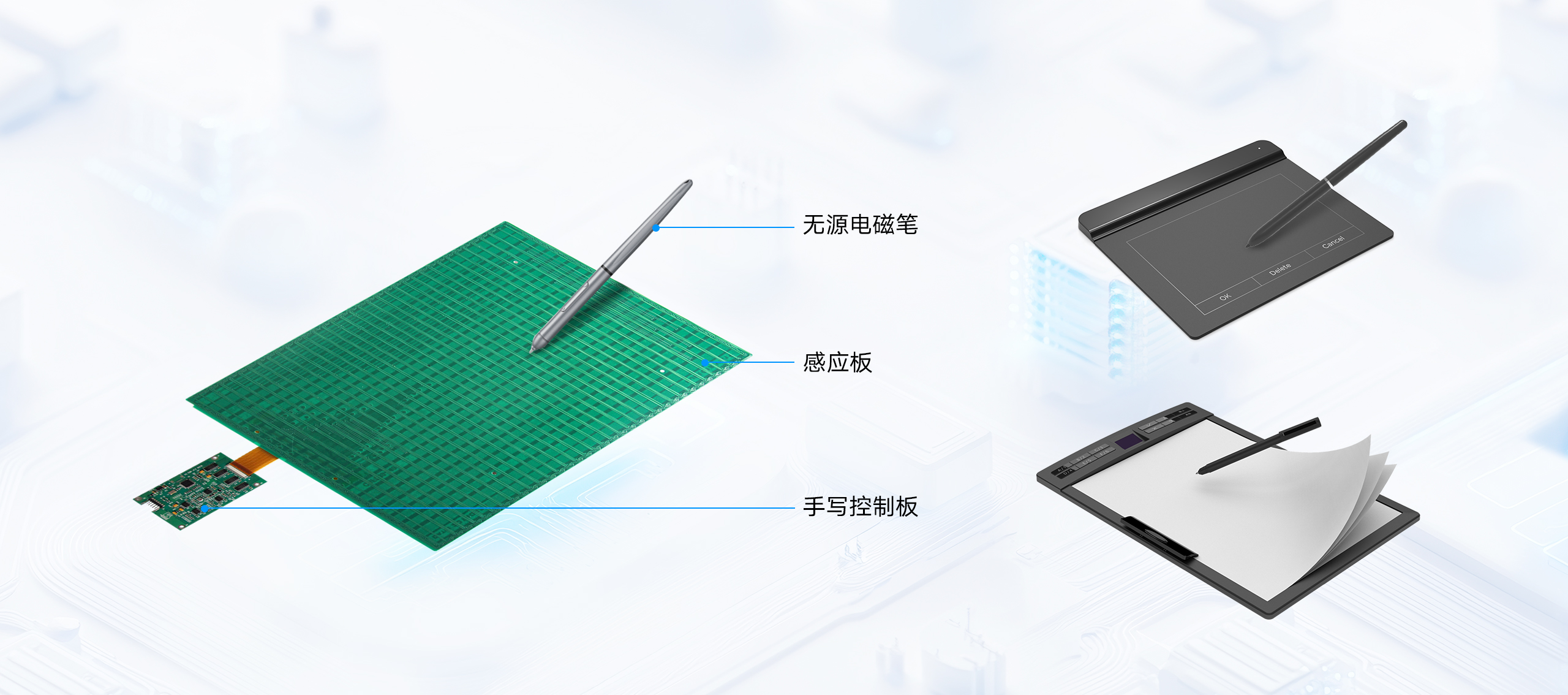

通过嵌入电磁感应式(EMR)笔触控模组实现一般设备增加笔手写功能。全套EMR笔触控模组包含感应板、手写控制板、电磁笔三个部件,可根据设备的产品形态、内部结构定制相应的感应板和控制板尺寸,也可定制一体式或分离式线路板布局,以充分适应产品原始设计理念。EMR笔触控模组可采用柔性PCB以便嵌入各类显示屏,包括液晶屏、胆固醇屏、墨水屏、全反射式屏,实现屏幕上笔手写手绘功能;也可以采用硬质PCB感应板,定制开发具备手写手绘功能的低成本手写板、电子绘画板或其他手写专用设备。

      方案优势:

EMR笔触控方案可以将笔手写手绘笔迹通过控制芯片转化为数字信号传输,在设终显示屏上还原成手写原笔迹图片,还可利用AI技术对手写笔迹进行识别、转化电子文字和辨别、自动批改等智能化处理,在数字化教育、办公领域提升用户体验感、提高产品附加值、拓展智能化应用场景。

EMR笔触控方案采用无源无线电磁笔,相对于主动式电容笔,电磁笔的压力感应级数最高可达16384级,感应分辨率达到5080LPI,笔迹还原细腻真实,书写体验如同纸上传统书写;并且电磁笔无须电源驱动,不用电池不存在换电池和充电的动作,使用方便,减少后期维护修理工作。相对主动式电容笔,电磁笔在滚动跌落测试中的损坏率更低,证明电磁笔更耐用。
