电磁屏模组是一种结合电磁感应技术实现触控交互的屏幕组件，常用于需要高精度手写、绘图或专业操作的设备中。以下从技术原理、组成结构、应用场景等方面详细介绍：
一、技术原理
电磁屏模组的核心原理是利用电磁感应现象实现触控定位，具体过程如下：
发射电磁信号：屏幕下方的基板（或模组内的线圈阵列）会持续发射低频电磁信号，形成均匀的电磁感应场。
触控笔交互：配套的电磁触控笔（含线圈和电池）靠近屏幕时，会感应到电磁信号并产生共振，同时向屏幕发射自身的电磁信号（携带位置、压力等信息）。
信号接收与处理：屏幕基板上的线圈阵列接收触控笔的反馈信号，通过计算信号的相位、强度等参数，确定触控笔的位置、倾斜角度及压力大小，最终转化为设备可识别的触控指令。
组成部分 | 功能 |

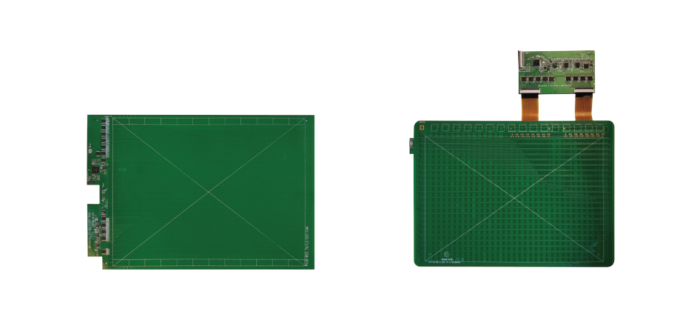

电磁感应基板 | 包含多层线圈阵列，用于发射电磁信号并接收触控笔的反馈信号，是定位的核心部件。 |
电磁触控笔（手 写笔） | 内置电磁线圈、电池和压力传感器，通过电磁感应与屏幕交互，部分高端笔支持笔身快捷按键、倾斜检测、橡皮擦功能等。 |
驱动芯片 | 控制电磁信号的发射与接收，处理信号数据并传输至设备主板。 |
盖板玻璃 | 覆盖在模组上方，保护内部结构，部分产品具备抗刮擦、防指纹等特性。 |
柔性电路板（FPC） | 连接驱动芯片与设备主板，传输电信号。 |
应用范围：
绘画与设计设备：
数位板（如XPPen、ugee品牌），支持专业画师高精度创作。
办公与教育设备：
电子白板、会议平板（如 MAXHUB、鸿合等品牌的电磁屏产品），用于手写批注、教学演示；部分 Windows 二合一笔记本（如 Surface Pro）也采用电磁屏，支持手写笔记。
工业与医疗设备：
工业控制终端、医疗影像设备的触控屏，要求操作精准且抗干扰，电磁屏模组可满足需求。
高端消费电子：
部分安卓平板（如三星 Galaxy Tab S 系列）通过电磁屏（S Pen）实现手写、绘图功能，提升用户体验。
